VD draad (H07V-U)

Wat betekenen de kleuren van een VD draad draad?

Alle kleuren van VD draden staan voor verschillende functies. Hierdoor kan een installateur aan de kleuren precies zien wat voor soort draad het is en hoe ze deze kunnen gebruiken.

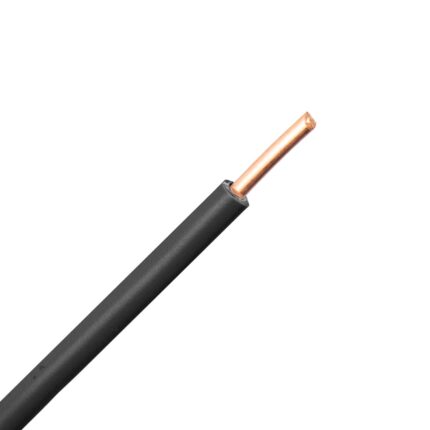

• Zwart (Schakeldraad): Voor het aansluiten van lampen, schakelaars en dimmers.

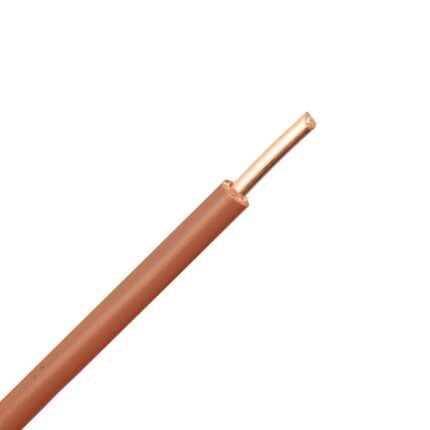

• Bruin (Fasedraad): Voert de spanning en wordt gebruikt in stopcontacten en schakelaars.

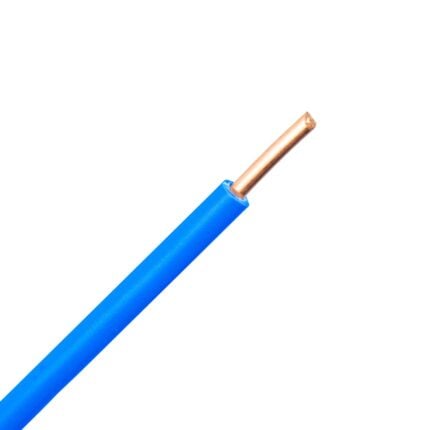

• Blauw (Nuldraad): Verwerkt de retourstroom en voorkomt overbelasting van het circuit.

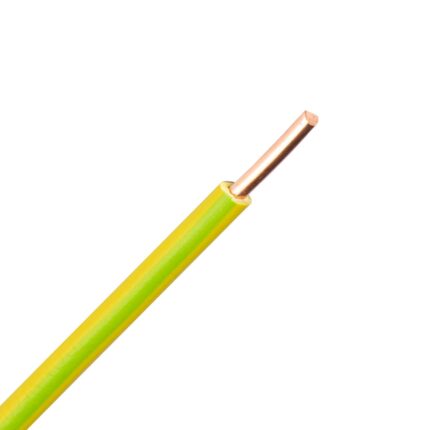

• Geel/Groen (Aardedraad): Voor de aarding van apparaten en systemen, om bij defecten veilig de stroom af te voeren.

Waar staan de letters in VD draad (H07V-U) voor?

H: geharmoniseerd. Dit betekent dat er een HAR keur op zit.

07: De cijfers staan voor de spanningsklasse van het draad. 07 staat voor 450 - 750 volt.

V: vinyl. Dit gaat over de buitenmantel en staat voor PVC.

U: Massief draad. Dit betekent dat dit draad een massieve geleider heeft.

Waarom is een VD draad draad een van de meest gebruikte draden?

H07V-U is een van de meest gebruikte draden vanwege de betrouwbaarheid en veelzijdigheid. Massieve installatiedraden worden toegepast in woningen en gebouwen om stroom van de groepenkast naar stopcontacten, schakelaars en verlichting te transporteren. Voor elk stroompunt is VD draad nodig, wat het een belangrijk onderdeel maakt van vrijwel iedere elektrische installatie.

Gebruik in huishoudelijke en industriële installaties

In de woningbouw wordt VD draad vooral gebruikt om stroom te transporteren tussen de groepenkast, stopcontacten, schakelaars en lichtpunten. In industriële toepassingen is VD draad geschikt voor complexere installaties, zoals de bekabeling van bedieningspanelen en schakelkasten. Dankzij de duidelijke kleurcoderingen en de compatibiliteit met lasklemmen is het installeren en onderhouden van deze draden eenvoudig en efficiënt.
